- 產品介紹
-
- 同景新能源集團光伏雙軸跟蹤（農業大棚）系統是同景集團自行研發的第三代跟蹤系統。 該系統在第一、 第二代系統上都做了大幅度的改進， 不僅實現了 “東-西、南-北”雙向跟蹤，提升發電量25%～30%，并結合整體桁架結構巧妙的設計了農業大棚，有效解決了南方冬季土地棄荒的現象，進一步提高了土地利用率，將光伏與農業的和諧共存并發展提升到了一個新的高度。
-

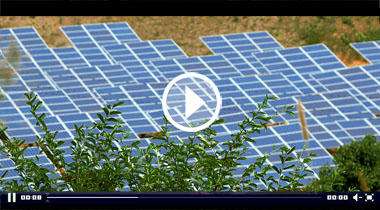

視頻介紹
- 十大優勢
- 與華為智能光伏完美結合，設計簡單，柔性相連，運營成本低廉。
25年可靠保障：
- 光伏組件安裝架采用現場流水線組裝、整體吊裝，大大降低對工人技術素質的要求，做到完全不損壞組件及支架，并大大提高安裝效率；
工廠化安裝：
- 交直流線纜全部走空中桁架方管，大大降低了線纜的用量、線損及土地開挖的作業成本；降低電纜要求，完全不需用鎧裝類線纜；
減少線纜用量及線損：
- 取消交直流匯流箱，獨特的安裝方式不需要交、直流匯流箱，減少安裝工作量與投資成本，同時無熔絲結構，提升電站穩定性；
無熔絲結構：
- 采用同景雙軸跟蹤技術，可實現光伏板之間相互絕緣，杜絕了PID效應，降低光伏組件的衰減一半以上；
抗 PID、降低衰減：
- 獨特的設計可以適應15°以內的坡地，不需找水平，實現因勢而建；同時，采用連片的桁架結構作為支架，杜絕了地面地質沉降、熱脹冷縮等造成的位移、變異對光伏板造成的扭傷等傷害；
無需找水平，地形適應性強：
- 同景雙軸光伏跟蹤系統，采用桁架壓定式結構直接擺放在地面，取消了開挖土地、澆筑基礎環節，大幅降低電站系統投資及安裝成本；
不開挖土地：
- 雙軸跟蹤的轉動，可以有效的抖掉灰塵，且夜間可以調整至最有利除塵的角度，利用風或雨水，有效的清潔光伏板，大大降低清洗的頻率，提升發電量；可以根據清洗作業的需求，調整至******傾斜角度，提高清洗效率，降低清洗成本，同時，也方便更換不良光伏組件；
高效除塵、便于清洗：
- 同景雙軸跟蹤系統可以在冰雪、冰雹、大風環境下，自動調節至最優安全模式，避免外力對光伏組件的傷害，防止隱裂；線纜架空布置結構，徹底防止了動物、蟲類、雨水、地質變異等對線纜的傷害；控制系統及組串式逆變器均吊裝在雙軸支架1.5m左右處位置，降低了水汽、洪水等對地面電站的傷害；采用了集中網格防雷技術，有效的防止雷擊；
安全可靠(抗風、防水、防雷)：
- 同景雙軸跟蹤控制系統采用市場最可靠、最常用的PLC、電機、減速器的組合，確保了雙軸跟蹤系統的可靠性，更換極為簡單，為維修帶來了方便，普通技工即可自行更換、維修；線纜架空結構也為檢修、更換線纜帶來更大的便利。
便于檢修與維護：
- 產品性能
- 自主研發的專利40多項，其中跟蹤系統申請了PCT和國際專利等；同景雙軸跟蹤系統依據太陽天文坐標控制，光伏組件子系統的東西向和南北向兩個方向的轉動，實現了全面、實時地跟蹤太陽運行，達到了智能光伏雙軸跟蹤控制，確保一天之中，光伏組件始終處于******受光角度，早晚多發電，可提高光伏轉換效率25%～30%。
自主研發專利產品，實現全方位實時跟蹤
- 將電池陣列架的兩端用特制的繩索進行拉動控制，增大電池板穩定性，同時有利于跟蹤轉動自如，從根本上解決了風的震蕩性和跟蹤系統的壽命問題，提高系統強度和抗風能力。
支架立柱采用相互連接支撐的的桁架結構

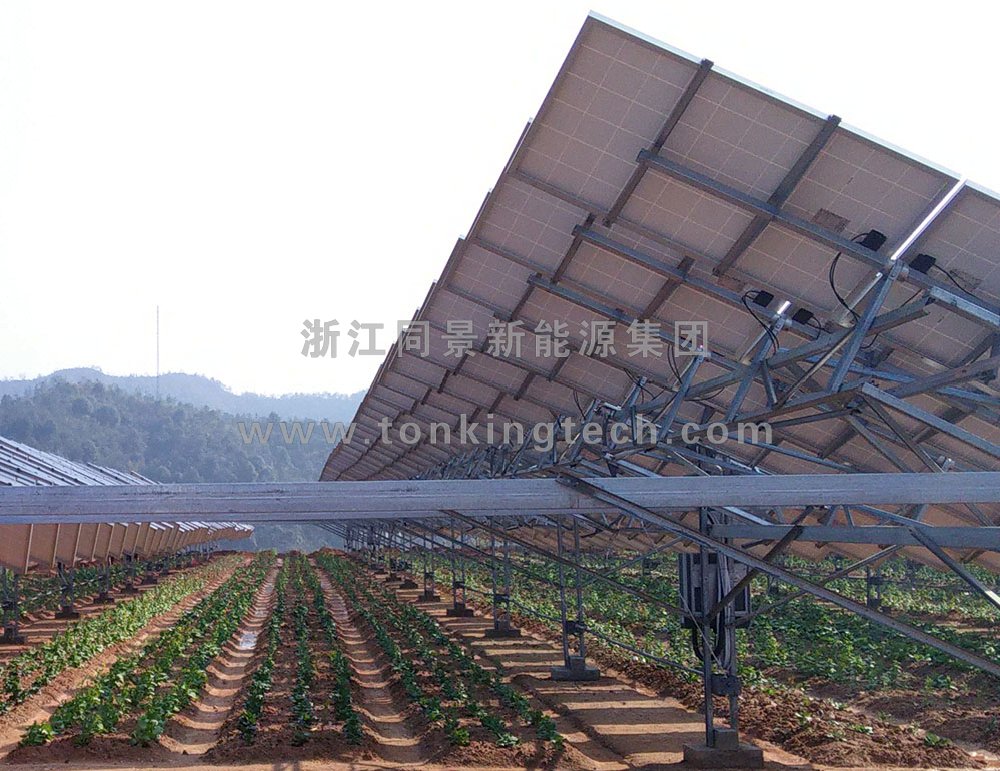

- 將太陽能發電、現代農業、苗木、藥材種植、旅游、科教有效結合，一地多用，促使農業增收，降低發電成本；
真正實現農光互補，解決發展光伏電站建設用地問題
整個電站建設中均無永久性建筑，未改變土地利用性質，為防止水土流失，提升土地綜合利用效率發揮了積極作用；
在電池板的安裝后，可遮擋約30%的陽光，減少陽光對農作物的直接照射，形成一個低溫小氣候生長環境，減少了病蟲害，增長農作物的生長期，提高農作物品質。
事實證明，農光互補基本不影響單位土地種植產出，而且生長期延長，大大提高農產品的品質和口感。可以根據農業發展需要，結合農業大棚，實現農業與光伏的有機完美結合，百葉窗的跟蹤結構+大棚的有機融合，可以徹底解決了發展光伏與農業產出的矛盾，實現農光齊發展所，避免能源長距輸送，實現新能源就在我們腳下。 -
技術參數（TD30-GA）
項目 單位 參數 裝機容量 KW 3-81 單架重量 Kg 500左右 外形結構尺寸 mm 7000*5000*3870（可客制） 跟蹤范圍 （°） ±30～45 跟蹤精度 （°） ±2 ******運行風速 m/s 15 ******抗風速 m/s 25 雪荷載 kN/m2 >1.4 系統能耗 % 0.1 工作溫度 ℃ -40～70 使用范圍 / 不受地域限制 使用壽命 年 ≥25
- 工程案例
-
-
鳳林株樹30MW電站項目位于浙江省江山市鳳林鎮，采用自主研發設計的新型雙軸跟蹤光伏電站系統，一期30MW項目總投資2.4億元人民幣，規劃總面積833畝，該電站年發電4000萬度，電站使用壽命期內可為國家節約標準煤32萬噸，于2014年8月底驗收9月正式并網發電。
-
